KOMPONENTY

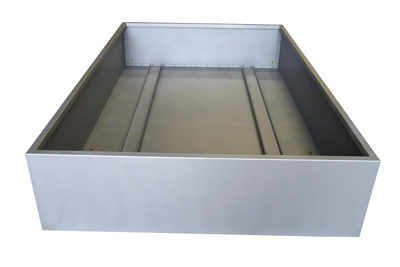

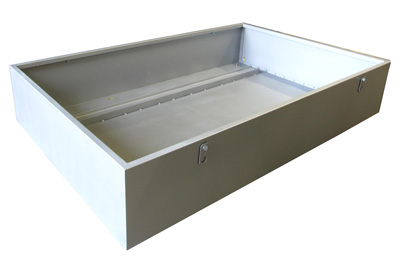

Olejové jímky pod olejové transformátory

• záchytné i havarijní
• pro vnitřní i venkovní instalace
• materiál: pozinkovaný plech tloušťky 2 mm opatřený kvalitním antikorozním nátěrem, včetně 2 ks profilů U pro najíždění transformátoru na vanu
• odpovídá ČSN EN 61936-1

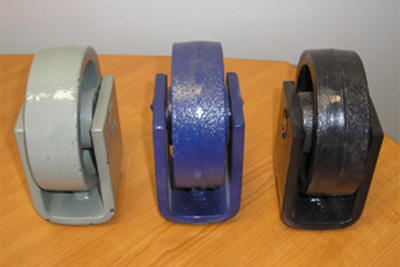

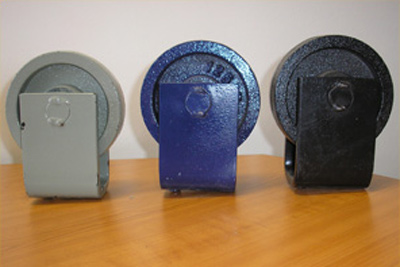

Transformátorová kola pro distribuční suché a olejové transformátory

Kola jsou vyráběna ve velikostech H125, H160 a H200 dle standardů DIN. Samotné kolečko je neopracovaný odlitek z litiny nebo z plastu. Osička je nerezová trubka nebo nerezová osa. Rám kola je ohýbaný plocháč. Povrchová úprava je kataforéza a polyuretanový lak nebo galvanický zinek. Odstín barvy je vždy dle přání zákazníka. Např. RAL 5013 a RAL 7033.

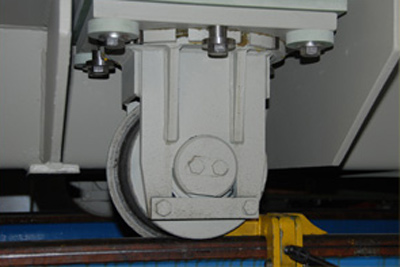

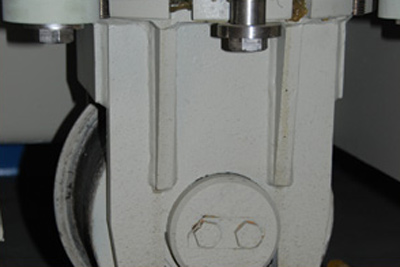

Transformátorová kola pro výkonové transformátory

• konstrukční provedení je pro nosnost 10 – 70 tun
• kolečko – opracované z kontislitku, uložené na ložiscích
• osička – opracovaná ocel
• rám kola – svařovaný z výpalků

Povrchová úprava je kataforéza a polyuretanový lak nebo galvanický zinek. Odstín barvy je vždy dle přání zákazníka. Např. RAL 7033.

Transformátorové skříně

Skříně, které navrhujeme, splňují požadavky bezpečného provozu transformátoru, a potřebné krytí IP 20, 23, 31, 33. Jsou dostatečně tuhé a konstrukčně jednoduché. Kromě předepsaného krytí dbáme hlavně na dostatečné chladící plochy, které zaručují kvalitní chlazení transformátoru, které přímo ovlivňují jeho životnost.

Životnost transformátoru ve špatně navržené skříni může skončit i po 2 letech provozu! Instalace je buď na zem kolem transformátoru nebo na podvozek transformátoru s možností snadného provedení s NN vývody do boku k rozváděči.

Standardní barva je RAL 7032. Pro venkovní provedení používáme pozinkovaný plech a venkovní barvu.

Umíme navrhnout a vyrobit i speciální skříně dle požadavků zákazníka.
