PŘÍSTROJOVÝ TRANSFORMÁTOR NAPĚTÍ (PTN) TYP EOF 123

Obecné charakteristiky

konstrukce určená pro venkovní použití
100% bezúdržbový během celé životnosti
horní a spodní část přístrojového transformátoru ze slitiny hliníku
hlavní části transformátoru spojeny šroubovými spoji = dobrá opravitelnost
hermeticky uzavřená dilatační nádoba z nerez oceli s mechanickým ukazatelem roztažnosti
zeslabené místo v hliníkovém pouzdře pro případ vnitřního přetlaku = ochrana izolátoru; testováno při destruktivních zkouškách

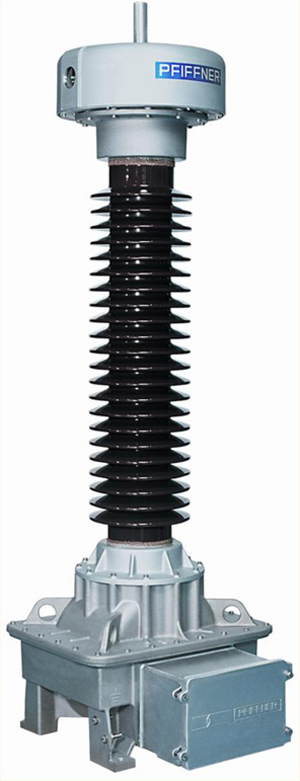

izolátor hnědý porcelánový, nebo kompozitní šedý silikonový
těsnění pomocí „o-kroužků”

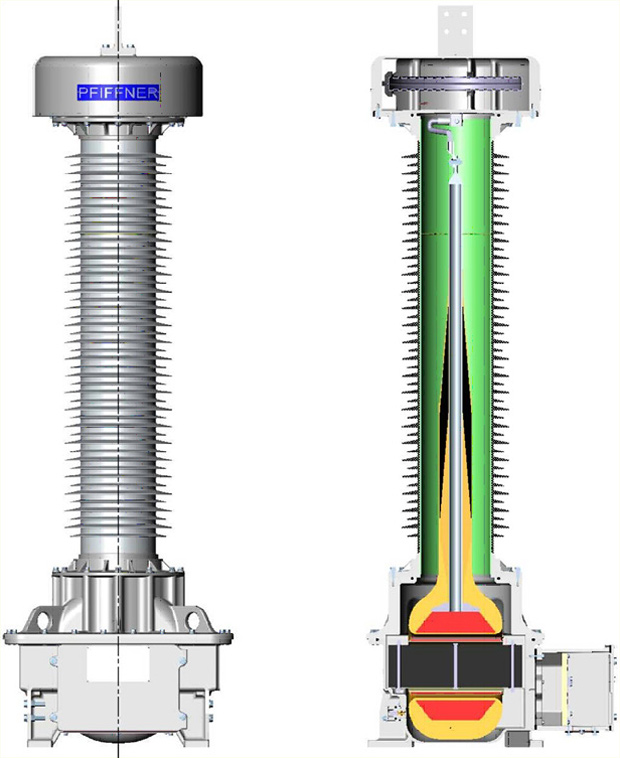

aktivní část kompletně uložená v hliníkovém pouzdru spodní části PTN (nezasahuje do prostoru izolátoru)
až 4 měřící vinutí dle potřeby zákazníka
uzavřené železné jádro umístěné horizontálně v podstavci PTN = nízká ferrorezonance
řízení elektrického pole na svodu k aktivní části
jmenovitá indukce: < 0,7 T
hodnoty částečných výbojů:
- 85 kV: < 2 pC
- 148 kV: < 3 pC
- 230 kV: bezporuchové do horního měřícího bodu Um × √3
sekundární rozvodnice:
- vnitřní rozměry: > 300 × 200 mm
- řadové svorky Woertz
- pevné otevírání postranního krytu doprava
50 kg izolačního oleje Shell Diala D
rozteč upevňovacích otvorů podstavce podle IEC: 450 × 450 mm
tvar primárního přípojného místa dle požadavků zákazníka

Technické údaje		EOF 24	EOF 36	EOF 72	EOF 123	EOF 145	EOF 170

Nejvyšší provozní napětí	kV	24	36	72	123	145	170
Kmitočet	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Zkušební napětí podle IEC	kV	50	70	140	230	275	325
Nárazové napětí 1.2/50 µs	kV	125	170	325	550	650	750
Max. jmenovité napětí	kV	24 / √3	36 / √3	72 / √3	123 / √3	145 / √3	170 / √3
Počet sekundárních obvodů		1 - 4	1 - 4	1 - 4	1 - 4	1 - 4	1 - 4
Max. jmenovitý výkon, třída přesnosti 0.5	VA	250	250	250	500	500	500
Trvalý tepelný mezní výkon	VA	1000	1000	1500	2000	2000	2000

Další technické údaje na vyžádání.
Změny jsou vyhrazeny.
