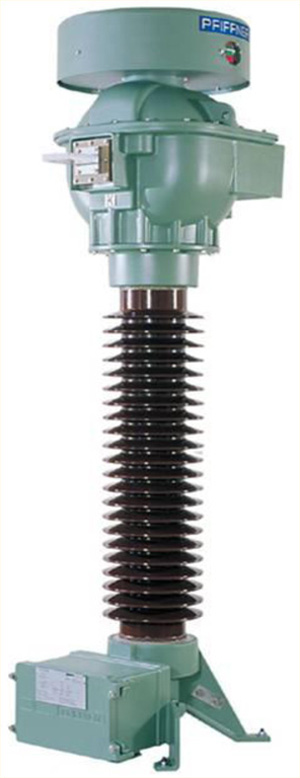

PŘÍSTROJOVÝ TRANSFORMÁTOR PROUDU (PTP) TYP JOF 123

Obecné charakteristiky

100% bezúdržbový během celé životnosti
horní a spodní část přístrojového transformátoru ze slitiny hliníku
hlavní části transformátoru spojeny šroubovými spoji = dobrá opravitelnost
hermeticky uzavřená dilatační nádoba z nerez oceli s mechanickým ukazatelem roztažnosti
zeslabené místo v hliníkovém pouzdře pro případ vnitřního přetlaku = ochrana izolátoru; testováno při destruktivních zkouškách
izolátor hnědý porcelánový, nebo kompozitní šedý silikonový
těsnění pomocí „o-kroužků”
možnost přepínání proudového rozsahu primáru – až 4 stupně

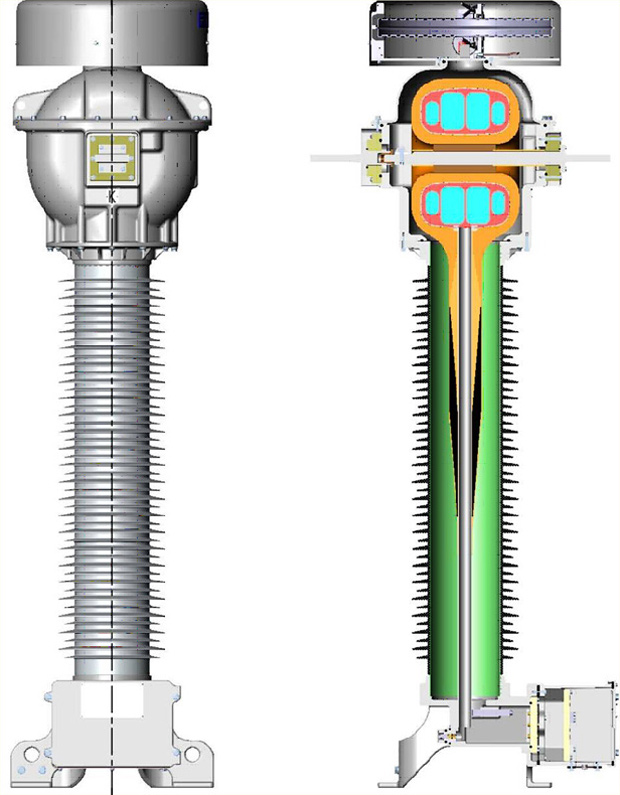

aktivní část kompletně uložená v hlavě transformátoru
maximální počet jader v hlavě PTK: 6 na základě požadavků zákazníka
magneticky symetrická konstrukce primárního i sekundárního vinutí jádra
rovnoměrně rozložené sekundární vinutí na prstencovém železném jádře
řízení elektrického pole na svodu k uzemnění
potenciálové spoje mechanicky pevné a odolné proti zkratu
hodnoty částečných výbojů:
- 85 kV: < 2 pC
- 148 kV: < 3 pC
- 230 kV: bezporuchové do horního měřícího bodu Um × √3
sekundární rozvodnice:
- vnitřní rozměry: > 300 × 200 mm
- řadové svorky Woertz
- pevné otevírání postranního krytu doprava
55 kg izolačního oleje Shell Diala D
rozteč upevňovacích otvorů podstavce podle IEC: 450 × 450 mm
tvar primárního přípojného místa dle požadavků zákazníka
tah na primární vývody - do 5000 N

Technické údaje		JOF 123	JOF 145	JOF 170

Nejvyšší provozní napětí	kV	123	145	170
Zkušební napětí podle IEC	kV	230	275	325
Nárazové napětí 1.2/50 µs	kV	550	650	750
Kmitočet	Hz	50 / 60	50 / 60	50 / 60
Jmenovitý primární proud	A	100 - 2400	100 - 2400	100 - 2400
Jmenovitý sekundární proud	A	1 / 5	1 / 5	1 / 5
Mezní termický proud, 1s	kA	100 × I_N (max. 60 kA)	100 × I_N (max. 60 kA)	100 × I_N (max. 60 kA)
Mezní dynamický proud	kA	250 × I_N (max. 150 kA)	250 × I_N (max. 150 kA)	250 × I_N (max. 150 kA)
Počet sekundárních obvodů		1 - 6	1 - 6	1 - 6
Třídy přesnosti a jmenovité výkony		dle norem	dle norem	dle norem

Další technické údaje na vyžádání.
Změny jsou vyhrazeny.
